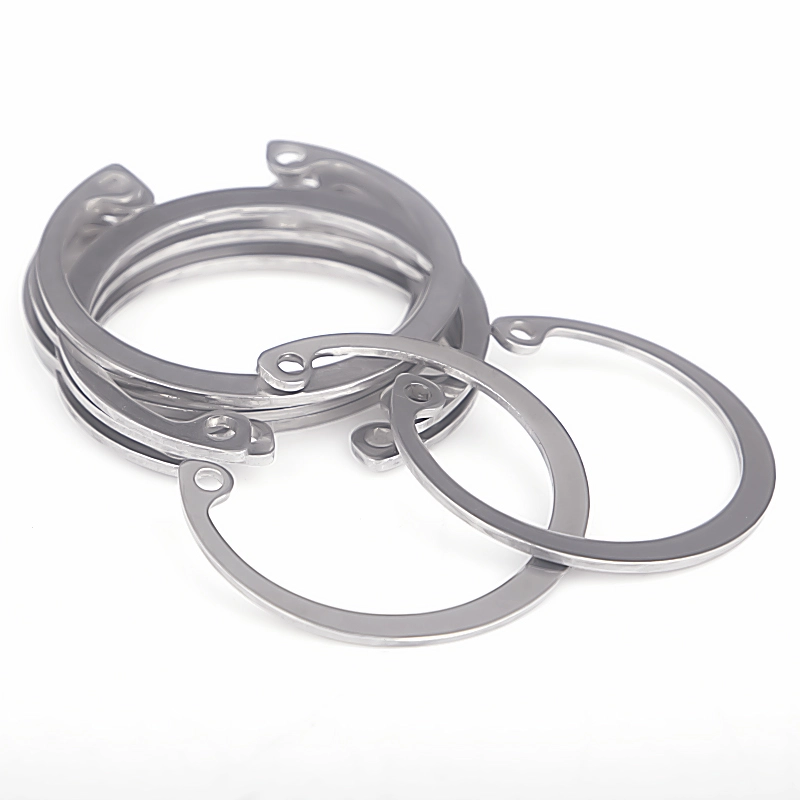

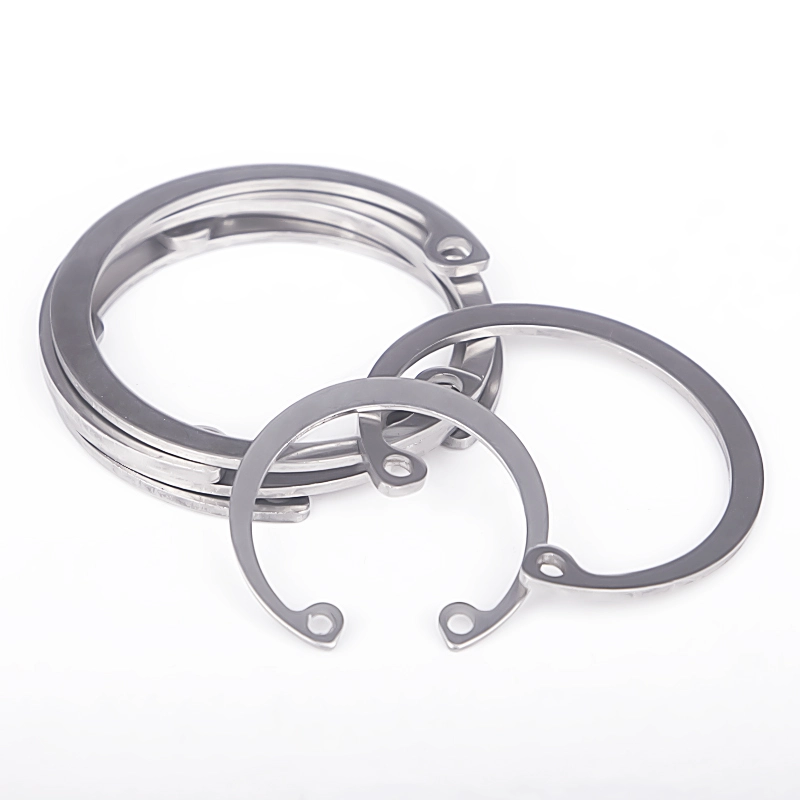

Cruach Dhosmálta DIN 472 Ciorcal Inmheánach / Fáinne Coinneála Poll

Déantar Ciorcad Inmheánach / Fáinne Coinneála Poll / Ciorcad Inmheánach Wanluo na Síne DIN 472 a mhonarú go docht de réir caighdeáin thionsclaíocha DIN na Gearmáine, ag fónamh mar dúntóirí coinneála leaisteach gairmiúla le haghaidh suíomh poll.

Seol Fiosrúchán

Product Description

Difriúil ó chiorcail sheachtracha seafta DIN 471 le haghaidh clampála seafta seachtrach, tá struchtúr leaisteacha oscailte isteach ag monarcha Cruach Dhosmálta DIN 472 Ciorcal Inmheánach / Fáinne Coinneála Poll ag monarcha Wanluo, atá saindeartha chun grooves poll istigh a chlampáil agus a theorannú. Le leathnú leaisteacha iontaofa agus feidhmíocht clampála, tá sé leabaithe taobh istigh de grooves poll cruinneas chun bioráin, imthacaí, seaftaí istigh agus comhpháirteanna tógtha a shocrú, rud a chosc go héifeachtach ar chodanna inmheánacha titim amach agus díláithriú aiseach faoi chreathadh oibriúcháin agus tionchar ualaigh. Featuring struchtúr dlúth, cruinneas clampála ard agus cóimeáil éasca, tá sé ina ceanglóir caighdeánach lárnach le haghaidh tógtha i tionól meicniúil agus cruinneas teorainn suíomh poll.

Dearadh Tógála Táirge & Próiseas Déantúsaíochta Tionscail

Glacann ciorcail poll inmheánach DIN 472 cruach earrach ard-íonachta agus ábhair chruach dhosmálta den scoth, a phróiseáiltear trí stampáil beachtas comhtháite, múchadh iomlán agus cóireáil teasa faghartha agus scamhadh mín chiumhais. Meaitseálann an struchtúr uathúil oscailt isteach agus na poill gléasta siméadrach go foirfe greamairí ciorclach gairmiúla le haghaidh suiteáil agus díchóimeáil leathnú tapa. Déantar radian an chiorcail seachtrach agus an trastomhas clampála a chalabrú go beacht chun teagmháil iomlán agus oiriúnach daingean a bhaint amach le grooves poll istigh caighdeánach, ag seachaint clampáil scaoilte, fritháireamh nó titim amach. Tá tiús an chomhlachta fáinne iomlán aonfhoirmeach le toughness leaisteacha den scoth agus friotaíocht tuirse, feidhmíocht clampála cobhsaí a chothabháil tar éis leathnú arís agus arís eile agus oibriú timthriallach fadtéarmach gan dífhoirmiúchán buan nó teip leaisteacha. Cosnaíonn dromchla réidh saor ó dhoircheas go héifeachtach trastomhas istigh balla poll agus páirteanna feistithe beachtas ó thús agus abrasion, ag teacht le caighdeáin ard-chruinneas cóimeála meicniúil.

Paraiméadar Táirge

Mír Paraiméadar	Sonraíocht Mhionsonraithe
Ainm Táirge	Ciorcal Inmheánach DIN 472, Fáinne Coinneála Poll, Fáinne Snap Inmheánach
Caighdeán Feidhmiúcháin	DIN 472, Caighdeán ISO, Caighdeán GB, Méideanna Neamhchaighdeánacha Saincheaptha
Ábhar ar Fáil	304, 316L Cruach Dhosmálta, Cruach Earraigh Ardchaighdeáin, Cruach Carbóin Sinc-phlátáilte
Raon Méid	Trastomhas poll φ8mm-φ100mm méideanna caighdeánacha iomlán, Cró speisialta saincheaptha & tiús
Cineál Struchtúr	Fáinne leaisteacha oscailte isteach inmheánach, poill gléasta dúbailte, cineál clampála groove poll istigh
Teicneolaíocht Próiseála	Stampáil beachtais, riarú cóireála teasa, díbhurrú imeall, calabrú leaisteach
Réad Infheidhme	Poill inmheánacha meicniúla, poill imthacaí, poill sorcóra agus suíomhanna groove ionsuite beachtas
Cóireáil Dromchla	Piocadh & pasivation / Sinc-phlátáilte / Ocsaíd dubh, frith-meirge & frith-chreimeadh
Airíonna Meicniúla	Fórsa clampála leaisteacha cobhsaí, feidhmíocht teorann frith-tuirse, frith-scaoilte, durable
Modh Pacáistithe	Mála istigh cruthúnas taise + cartán onnmhairithe, pacáil pailléid le haghaidh orduithe mórchóir
Seirbhís Soláthair	Soláthar mórchóir spota, saincheaptha neamhchaighdeánach, soláthar aon-stad ceanglóir measctha

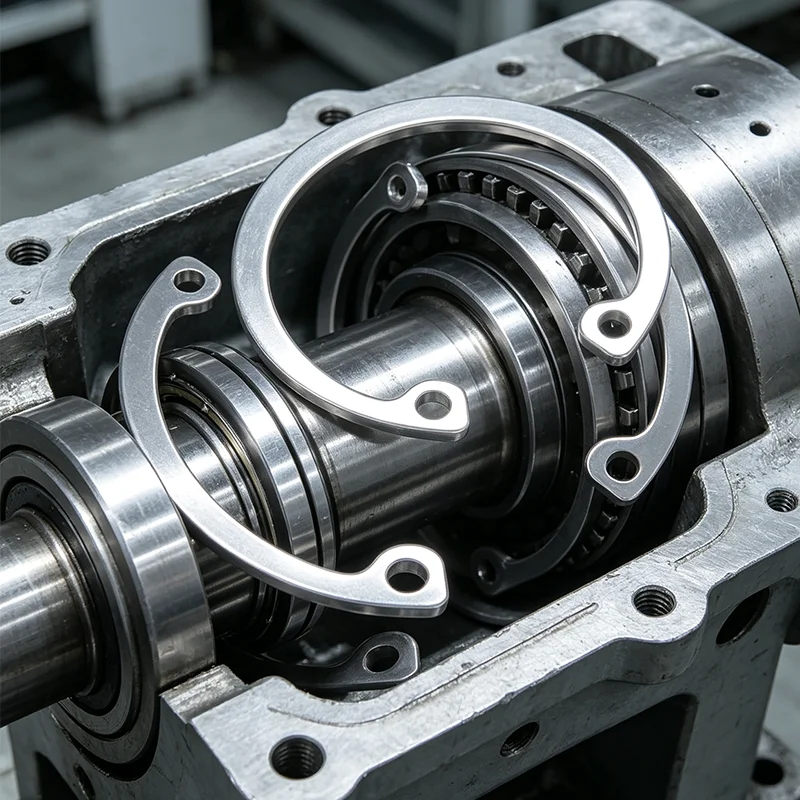

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Trastomhas Ainmniúil d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	uas	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	nóim	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Méid Ainmniúil	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	uas	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	nóim	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	uas	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	nóim	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
in aghaidh an 1000 aonad ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Trastomhas Ainmniúil d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	uas	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	nóim	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Méid Ainmniúil	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	uas	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	nóim	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	uas	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	nóim	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
in aghaidh an 1000 aonad ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Trastomhas Ainmniúil d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	uas	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	nóim	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Méid Ainmniúil	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	uas	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	nóim	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	uas	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	nóim	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
in aghaidh an 1000 aonad ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Trastomhas Ainmniúil d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	uas	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	nóim	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Méid Ainmniúil	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	uas	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	nóim	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	uas	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	nóim	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
in aghaidh an 1000 aonad ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Buaicphointí Sármhaitheasa Táirge & Cásanna Feidhmchláir Trastionscail

1. Meaitseálann struchtúr clampála poll inmheánach gairmiúil méideanna groove poll caighdeánach, ag soláthar fórsa clampála leaisteacha imlíne aonfhoirmeach, ag teorainn go héifeachtach le gluaiseacht aiseach imthacaí, seaftaí agus páirteanna bioráin ionsuite chun díorma inmheánach na gcomhpháirteanna a chosc.

2. Feabhsaíonn próiseas dian cóireála teasa cobhsaíocht leaisteacha agus toughness meicniúil, ag cinntiú nach bhfuil aon tuirse leaisteacha, scíthe nó briste tar éis creathadh fadtéarmach agus cóimeáil arís agus arís eile, ag cothabháil cruinneas teorainn beacht fadtéarmach.

3. Tacaíonn dearadh poll dúbailte siméadrach le leathnú tapa a shuiteáil agus a dhíchóimeáil le greamairí ciorclach speisialta, ag feabhsú go mór éifeachtacht cóimeála táirgeachta agus áisiúlacht cothabhála trealaimh níos déanaí, atá oiriúnach do tháirgeadh baisc tionsclaíoch ar scála mór.

4. Cosnaíonn bailchríoch ultra-réidh saor ó burr balla poll istigh agus páirteanna meaitseála beachtas ó scríobadh agus scratch, ag seachaint damáiste cóimeála agus Giodam trealaimh, ag cinntiú oibriú cobhsaí na struchtúr meicniúla cruinneas.

5. Déanann réitigh éagsúlaithe ábhar agus cóireála dromchla oiriúnú do chásanna oibre iomadúla, a úsáidtear go forleathan i gcomhpháirteanna hiodrálacha aeroibrithe, páirteanna cruinneas feithicleach, fearais tí, trealamh uathoibrithe agus struchtúir teorann suíomh poll innealtóireachta meicniúla.

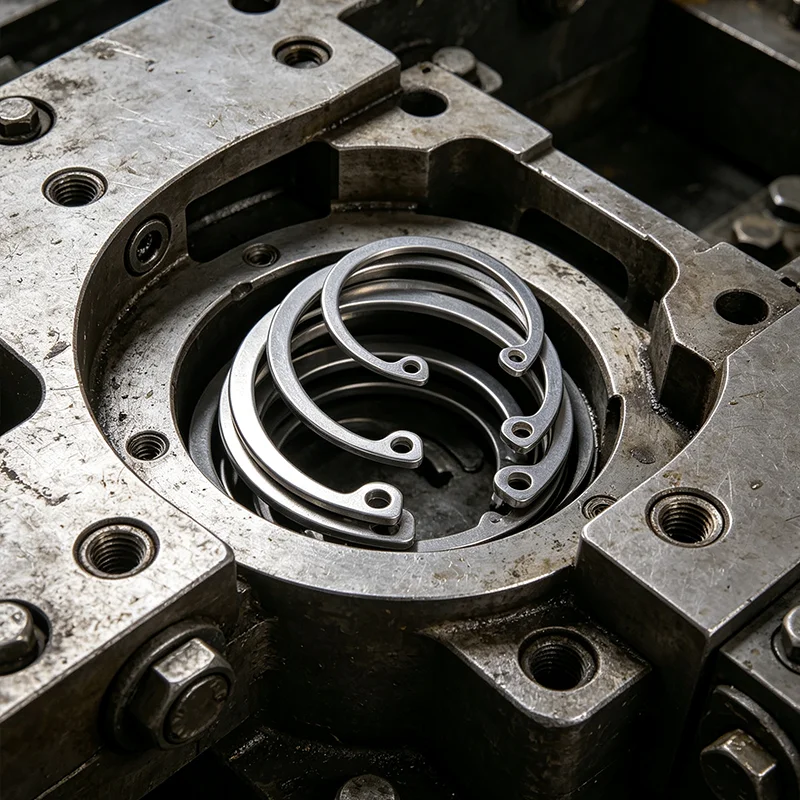

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

CCanna

C1: Cad é príomhchuspóir an chiorcail DIN 472?

A1: Is ciorcad inmheánach poll é DIN 472, suiteáilte taobh istigh de na poill réamh-oscailte agus leabaithe i grooves poll. Úsáidtear é chun imthacaí tógtha, seaftaí agus páirteanna sorcóireacha a shocrú agus a theorannú chun titim aiseach agus díláithriú comhpháirteanna inmheánacha a chosc.

C2: Príomhdhifríochtaí idir DIN 472 agus DIN 471?

A2: Is ciorcad seachtrach é DIN 471 le haghaidh clampála seachtrach seafta le hoscailt amach; Ciorcal inmheánach is ea DIN 472 le haghaidh clampála poll istigh agus oscailt isteach. Tá treoracha struis struchtúracha contrártha ag an dá cheann agus tá siad go hiomlán neamh-idirmhalartaithe, ag cruthú sraith iomlán dúntóirí teorann seafta agus poll.

C3: An bhfuil an ciorcad DIN 472 éasca le dífhoirmiú le linn na suiteála?

A3: Ní hea. Glacann ár gcuid táirgí cóireáil riniúcháin ghairmiúil cruach earraigh le cruas láidir agus rigidity. Ní bheidh suiteáil leathnú uirlisí caighdeánach ina chúis le dífhoirmiúchán buan, agus is féidir leis an gciorcal a aistarraingt go tapa go dtí an méid caighdeánach le haghaidh clampála daingean.

C4: Cad iad na cásanna atá oiriúnach do DIN 472?

A4: Tá sé infheidhme go forleathan maidir le gach cás teorainn poll ionsuite, mar shampla poill comhla hiodrálacha, poill imthacaí mótair, poill cóimeála trealaimh, páirteanna sorcóra, poill ionstraim cruinneas agus struchtúir uathoibrithe meicniúla chun cuas istigh a shocrú.

C5: An féidir ciorcail poll neamhchaighdeánach saincheaptha a sholáthar?

A5: Tá. Tacaímid le trastomhas speisialta laistigh agus lasmuigh, tiús, méid meaitseála groove agus cóireáil dromchla ard frith-chreimeadh a shaincheapadh chun freastal ar riachtanais theorainn phearsantaithe na suíomhanna poll meicniúla speisialta.
