Bioráin Clevis le haghaidh Ceangal Meicniúla

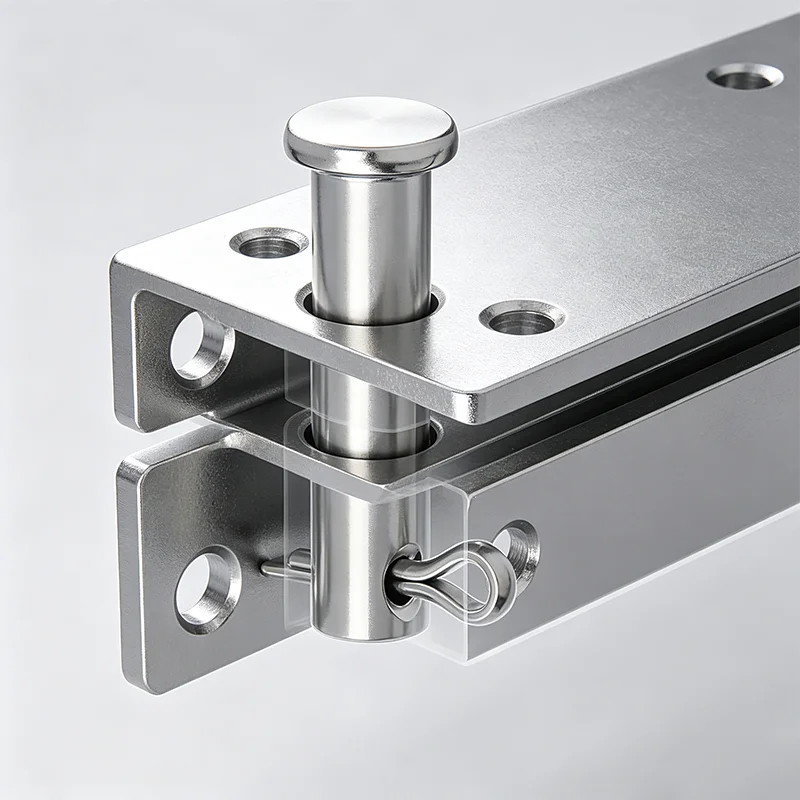

Is comhpháirt nasc sochorraithe sorcóireach caighdeánach tionsclaíoch é an Clevis Pin for Mechanical Connection seo, a dhíoltar go díreach ag Wanluo Factory. Úsáidtear é go príomha le haghaidh cásanna cóimeála dinimiciúla a bhaineann le insí meicniúla, hailt rothlacha, agus struchtúir sholúbtha gluaiseachta na slata ceangail. Murab ionann agus na bioráin sheasta ar an margadh nach n-úsáidtear ach le haghaidh suíomh beacht statach, déantar an táirge seo a dhearadh le nasc sochorraithe dinimiciúil mar a chroíchuspóir, oiriúnaithe go sonrach do joints meicniúla éagsúla a éilíonn rothlú cómhalartach, luascadh uilleach, agus oscailt agus dúnadh solúbtha.

Seol Fiosrúchán

Product Description

Nuair a bhíonn Wanluo Factory ag monarú Clevis Pins le haghaidh naisc mheicniúla, glacann sé struchtúr comhtháite de cheann árasán agus trí-poll ag an deireadh eireaball. In éineacht le bioráin scoilte, is féidir leis glasáil dhúbailte a bhaint amach. Tá an tionól simplí, tá an rothlú réidh, agus féadann sé cosc a chur ar scaoileadh agus díláithriú le linn gluaiseacht leanúnach an trealaimh. Tá sé infheidhme go forleathan maidir le cóimeáil caighdeánaithe struchtúir tarchurtha meicniúla, comhpháirteanna chassis feithicle, trealamh hiodrálacha, agus comhpháirteanna sochorraithe éagsúla.

Pointí díolacháin difreálach

1. Díríonn sé ar nasc gníomhaíochta dinimiciúil, atá oiriúnach do choinníollacha oibre dinimiciúla seachas suíomh statach.

2. Teorainn ceann maol agus glasáil poll eireaball, ag soláthar déchosaint frith-duillín le haghaidh sábháilteachta níos fearr.

3. Ag luí le struchtúr forc, ag tairiscint inoiriúnaitheacht níos láidre agus caoinfhulaingt cóimeála níos airde.

4. Struchtúr simplí agus durable, le caitheamh agus cuimilt fadtéarmach níos ísle.

5. Thar a bheith versatile, oiriúnach le haghaidh athsholáthar caighdeánaithe ar threalamh tionsclaíoch éagsúla.

Gnéithe Struchtúracha & Teicneolaíocht Déantúsaíochta

Bioráin Clevis le haghaidh Ceangal Meicniúla ceannteideal fuar cruinneas aon-phíosa agus próiseas foirmithe meilt gan lár, ar a bhfuil ceann teorann cothrom, comhlacht bioráin sorcóireach soladach réidh agus poll bioráin eireaball in áirithe. Soláthraíonn an ceann cothrom tiubhaithe teorannú dromchla cobhsaí, rud a sheachnaíonn an corp bioráin dul isteach sa pholl gléasta agus a chinntiú go bhfuil maoile comhthionóil comhsheasmhach. Tá rigidity struchtúrach ard agus bailchríoch dromchla réidh ag an gcorp bioráin soladach lárnach, ag laghdú friotaíocht frithchuimilte le linn uainíochta comhpháirteanna agus ag cinntiú gluaiseacht meicniúil solúbtha agus gan bhac. Tá cró aonfhoirmeach agus balla istigh réidh ag an bpoll eireaball atá suite go beacht, ag meaitseáil go foirfe le bioráin scoilte caighdeánacha chun córas glasála sábháilteachta iomlán a chruthú. Déanta as cruach carbóin ardchaighdeáin, cruach cóimhiotail agus ábhair chruach dhosmálta, déantar críochnú mín, díbhurrú agus cóireáil chaighdeánaithe frith-chreimeadh ar na táirgí go léir. Cinntíonn rialú dian caoinfhulaingt tríthoiseach feistiú náid-ghiodam le poill hinge caighdeánach, le friotaíocht lomadh cobhsaí agus friotaíocht tuirse tairiscint fhadtéarmach, ag oiriúnú do choinníollacha oibre cóimeála soghluaiste go minic.

Paraiméadar Táirge

Mír Paraiméadar	Sonraíocht Mhionsonraithe
Ainm Táirge	Bioráin Clevis, Bioráin Clevis Ceann Maol, Bioráin Hinge de Chineál Poll, Bioráin Sorcóireacha Nasc Sochorraithe
Caighdeán Feidhmiúcháin	DIN11023, Caighdeán ISO, Caighdeán GB, Caighdeán ANSI, Méideanna Neamhchaighdeánacha Saincheaptha
Ábhar ar Fáil	45# Cruach Carbóin, 40Cr Cruach Alloy, 304/316 Cruach Dhosmálta
Raon Méid	Trastomhas 2mm-30mm, Fad 6mm-350mm méideanna caighdeánacha iomlána, suíomh poll bioráin saincheaptha & fad
Cineál Struchtúr	Ceann teorann cothrom, comhlacht sorcóireach soladach, struchtúr glasála sábháilteachta poll bioráin eireaball
Teicneolaíocht Próiseála	Ceannteideal fuar beachtais, meilt gan lár, druileáil beachtas poll, hardening dromchla & críochnú
Workpiece Infheidhme	Insí meicniúla, lúibíní clevis, slata ceangail, fonnadh feithicle, hailt shochorraithe hiodrálacha, páirteanna innealra innealtóireachta
Cóireáil Dromchla	Galbhánú (bán/dath/dubh), hardening ocsaíd dubh, pasivation, snasú cruach dhosmálta
Airíonna Meicniúla	Friotaíocht lomadh ard, rothlú réidh, teorainn frith-sinking, frith-titim sábháilte, friotaíocht tuirse le haghaidh gluaiseacht go minic
Modh Pacáistithe	Bosca istigh frith-meirge + cartán onnmhairithe, pacáistiú cruthúnas taise agus turraingthe, pacáil pailléid le haghaidh orduithe mórchóir
Seirbhís Soláthair	Soláthar caighdeánach spot, saincheaptha neamhchaighdeánach, soláthar tacaíochta aon-stad le bioráin scoilte

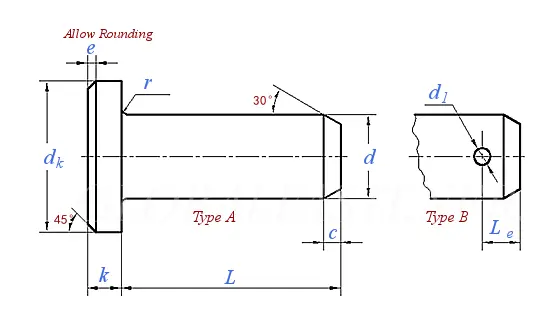

Clevis Pin For Mechanical Connection

Trastomhas Ainmniúil d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	uasmhéid=méid ainmniúil (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	nóim	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	uasmhéid = méid ainmniúil (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	nóim	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	nóim=méid ainmniúil (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	uas	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	uas	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Méid Ainmniúil (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	uas	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	nóim	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	nóim	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Buntáistí Lárnacha & Feidhmchláir Thionsclaíocha

1. Coscann struchtúr teorannaithe ceann comhréidh gairmiúil go héifeachtach an corp bioráin ó dhul faoi uisce agus a aistriú le linn uainíochta ardluais agus gluaiseachta cómhalartacha, ag cothabháil suíomh cóimeála cobhsaí na gcodanna sochorraithe agus ag seachaint Giodam Meicniúla agus diall nasc.

2. Dearadh meaitseála glasála poll eireaball, ag luí go foirfe le bioráin scoilte caighdeánach. Déanann an meascán de bhioráin clevis agus bioráin scoilte cosaint déshábháilteachta, ag réiteach go hiomlán ar an mbaol go dtitfidh an corp bioráin de bharr creathadh meicniúil fadtéarmach agus ualach tionchair.

3. Laghdaíonn comhlacht bioráin sorcóireach ultra-réidh frithchuimilt an tionóil, rud a chinntíonn rothlú solúbtha agus cobhsaí na hailt hinge agus na páirteanna nasctha soghluaiste. Tá friotaíocht tuirse tairiscint den scoth aige, ní éasca é a subh nó a chaitheamh tar éis oibriú go minic fadtéarmach.

4. Neart struchtúrach ard agus friotaíocht láidir lomadh. Cuireann an próiseas foirmithe lárnach soladach ar chumas an chomhlachta bioráin ualach mór cliathánach agus teannas a iompar, ag oiriúnú do chásanna ceangail shochorraithe tromshaothair innealra innealtóireachta agus trealaimh feithicle.

5. Tá raon feidhme leathan feidhmchlár ag Clevis Pin for Mechanical Connection le roghanna ábhar éagsúlaithe, a úsáidtear go forleathan i gcórais chassis gluaisteán, innealra talmhaíochta, trealamh hiodrálacha, áiseanna iarnróid, trealamh uathoibrithe agus réimsí nasctha sochorraithe inse meicniúla éagsúla.

Clevis Pin For Mechanical Connection

Fíorchásanna Feidhmchláir Ar an Suíomh

Úsáidtear ár dúntóirí agus crua-earraí miotail saincheaptha go forleathan i gcásanna tionsclaíocha uilíocha domhanda, ag oiriúnú go hiomlán do choinníollacha oibre casta:

1. Tionól trealamh meicniúil tionsclaíoch & nasc seasta

2. Innealtóireacht tógála & fastening struchtúr tógála

3. Ardú innealtóireachta calafoirt, mara agus amach ón gcósta & teannas a shocrú

4. Fuinneamh nua, trealamh uathoibrithe agus suiteáil córas píblíne

5. Timpeallacht oibre chrua lasmuigh ard-chreimeadh, tais agus ard-ualach

6. Dáileadh margadh crua-earraí miondíola mórdhíola domhanda

Hot Tags: Clevis Pin, Monaróir Clevis Pin, Clevis Pin le haghaidh Ceangal Meicniúla
